1. 隧道鋪設特點

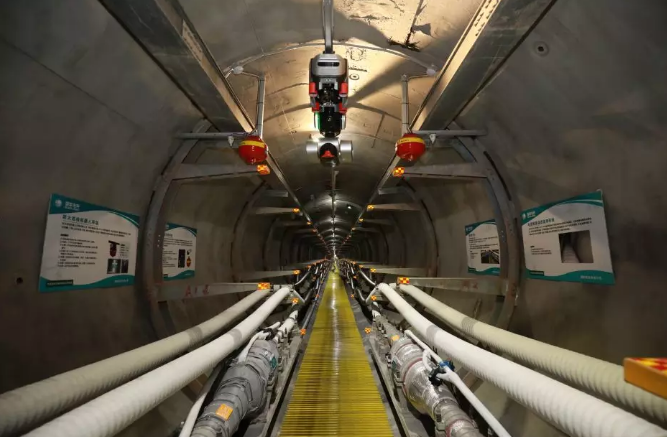

在完成的電纜隧道中敷設電纜線路的安裝方法稱為電纜隧道敷設。電纜隧道是一種可以容納更多電纜的地下土木工程設施。隧道內有高1.9 ~ 2.0m的人行通道,設有采光、通風和自動排水裝置。電纜的安裝和維護可在隧道中隨時進行。
電纜敷設在隧道內,消除了外力損壞的可能性,非常有利于電纜的安全運行。但該隧道的建設投資大,施工周期長。是否選擇隧道作為電纜通道需要綜合的經濟比較。電纜隧道的適用場合包括:
(1)大型電廠或變電站,進出電纜超過20根。
(2) 20多條城市道路上電纜平行敷設
(3)多路高壓電纜從同一斷面跨內河時。
2. 隧道電纜敷設施工
(1)牽引模式。隧道電纜敷設應采用絞車鋼絲繩牽引與電纜輸送機牽引相結合,牽引端應做在電纜端。將電纜卷筒和絞車分別放置在隧道入口處,并在入口處設置相應的托輥支架。一般在電纜盤與隧道入口之間及隧道轉彎處設置電纜輸送機。隧道內每2 ~ 3m放置一個滾筒。
該牽引方式的特點是在隧道入口處設置電纜卷盤和絞盤。牽引鋼絲繩反向通過隧道底部預埋的拉環上的開口葫蘆。軌道上設置兩排滾輪,其中一排專門用于牽引鋼絲繩通過。
(2)高跌落問題。在電纜隧道敷設中必須注意高落差問題。以上海黃浦江電纜隧道為例,該隧道浦東軸深29m,浦西軸深26m,即隧道底部與地面之間存在近30m的高差。當電纜隧道穿過城市地鐵時,它要深得多。
在軸內,由于電纜自重可能會拖動電纜盤旋轉,電纜盤必須有可靠的制動裝置。
在隧道兩端豎井中,注意在上端90°轉彎時,由于電纜自身重量所承受的側壓力。如果外側壓力大于電纜能承受的極限,綁定方法可以采用,也就是說,綁定5毫米的電纜和鋼絲繩每2 ~ 3尼龍繩,這樣電纜的自重由鋼絲繩是共享的。
(3)通信聯絡。電纜隧道敷設,必須有可靠的通信聯絡。卷揚機的啟動和停車,一定要執行現場指揮人員的統一指令。當豎井或隧道中遇到意外障礙時,要能緊急停車。常用通信聯絡手段是,架設臨時有線電話。如果使用無線對講機通話,因受在隧道中有效范圍限制,需設必要的中間對講機傳話。此外,在隧道中,還可設定燈光信號作為輔助通信聯絡設施,例如設定燈光閃爍,表示需緊急停車信號等。
(4)電纜的固定。在電纜隧道中,多芯電纜安裝在金屬支架上,一般可以不作機械固定,但單芯電纜則必須固定。因為當發生短路故障時,由于電動力作用,單芯電纜之間所產生的相互排斥力,可能導致很長一段電纜從支架上移位,以致引起電纜損傷。
從電纜熱機械特性考慮,電纜在隧道支架上和豎井中,應采用蛇形方式,并使用可移動的夾具將電纜固定。
(5)防火措施。敷設在隧道中的電纜應滿足防火要求,例如具有不延燃的外護套或裸鋼帶鎧裝,重要的線路應選用具有阻燃外護套的電纜。隧道中應有火災報警設施和自動滅火系統。在隧道中,電纜防火措施還常以50%正搭蓋方式包繞防火帶包兩層(高壓電纜防火帶用量約為kg/m),或采用防火阻燃玻璃鋼線槽。將電纜置于玻璃鋼線槽中,可有效地防止火災蔓延。此外,還需要有常規消防設施,如在隧道中每隔50m設置黃沙桶,在豎井中分層設置滅火機等。
